Рукав. Строится прямой угол с вершиной в точке О 2 . Через точку О 2 проводятся горизонтальная и вертикальная линии. Высота оката равняется 15 см. Через точку О 1 проводится горизонтальная линия, на которой откладывается ширина рукава, равная измерению обхвата плеча (On ) плюс прибавка на свободное облегание.

Ш рукава=Оп+п =30,3+7,7=38 см.

O1P1=O1P2=1/2 х Ш рухава= 1/2 х 38=19 см.

Отрезки О1Р1 и 0;Р 2 делятся пополам. О1Рп=О1Рл=9,5 см.

Из точки Рп вверх восстанавливается перпендикуляр до пересечения с горизонталью, проведенной через точку О 2 , на которой откладывается отрезок, равный Рп1=8,5 см.

Из точки Рл вверх также восстанавливается перпендикуляр, на котором откладывается отрезок, равный РлР3=9 см.

От точки Р 2 влево и от точки P1 вправо откладываются отрезки, равные 4 см.

Р2Р2/1=Р1Р1/1=4 см.

Соединяются точки Р 2 /1, Р3 и Р1/1, 1 прямыми линиями.

Отрезки P2/1Р3 и Р 1 /1, 1 делятся пополам, из середины восстанавливаются перпендикуляры 5—6=1,5 см и 7—8=2 см.

Линия оката рукава проводится через точки Р 2 /1, 6, Р3, О2 1, 7, Р1/1.

Вниз от точки О 2 по вертикали откладывается отрезок, равный длине рукава, ставится точка M1 О2М1=58 см. От точки M1 вправо и влево откладывается половина ширины рукава внизу.

MМ1=M1M2=10 см.

Точки Р2М и Р1М2 соединяются прямыми линиями. От точек Р 2 и P1 вниз откладывается 20 см, ставятся точки 4 и 3. Срезы рукава проводятся через точки Р 2 /1, 4, М и Р1/1, 3, М2 плавными линиями.

Посередине рукава втачивается деталь шириной 6 см.

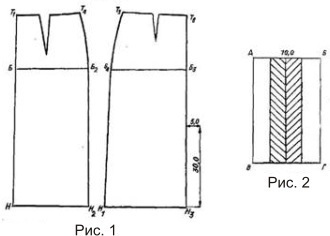

Юбка. Строится на основе чертежа прямой юбки (1). Переднее полотнище юбки дополняется втачной деталью (2) с пуговицами. Длина втачной детали 30 см. Ширина складки 10 см.
