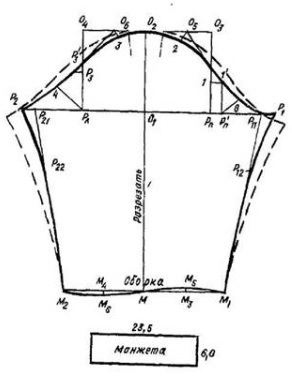

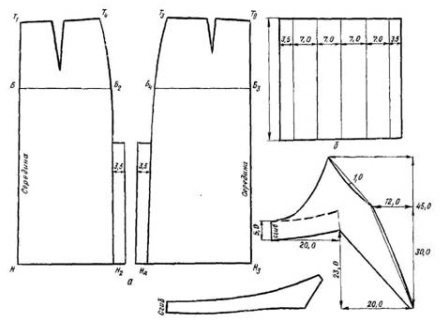

Рукав. Строится прямой угол с вершиной в точке О 2 . Через
точку О 2 проводятся горизонтальная и вертикальная линии. Высота оката
равняется 17,5 см.
Вниз от точки О 2 по вертикали откладывается отрезок О2О1, равный 17,5 см. Через точку O2j
проводится горизонтальная линия, на которой откладывается ширина рукава, равная
измерению обхвата плеча (On ) плюс прибавка на свободное облегание.
Ш рукава=Оп+П =30,3+24=54,3 см.
OlP1=O1P2=1/2 х Ш рукава=1/2 х 54,3=27,2 см. Отрезки O1P1
и О1P2 делятся пополам. O1Pn=O1Pл=1/2 xO1P1=13,6 см.
Вниз от точки О 2 по вертикали откладывают отрезок, равный
длине рукава плюс напуск, минус ширина манжеты, ставится точка М.
О2М=60+2-6=56 см.
Из точки М проводится горизонтальная линия. Из точки Рп
вверх восстанавливается перпендикуляр до пересечения с горизонталью,
проведенной через точку О 2 , на котором откладывается отрезок, равный Г4П6=6,4
см (с чертежа переда). Пп 1 =6,А см. Из точки Рл вверх восстанавливается
перпендикуляр до пересечения с горизонталью, проведенной через точку О2 на
котором откладывается отрезок, равный РлР3=8,6 см (с чертежа спинки). РлР3=8,6
см.
Из точки 1 вправо, а из точки Р3 влево проводятся
горизонтальные линии, на которых откладываются отрезки по 2,5 см, ставятся
соответственно точки I1, Р3/1.
От точки О3 влево откладывается отрезок 0305, равный
половине отрезка 0203 минус 2
см.
О3О5=1/2 х О2О3 – 2=1/2 х 13,6-2=4,8 см.
От точки О 2 влево откладывается отрезок О2О6, равный
половине отрезка О2О4.
О2О6= 1/2 х О2О4= 1/2 х 13,6=6,8 см.
Из точек О5 и О 6 проводятся биссектрисы углов, на которых
соответственно откладываются отрезки.
О5 2=2,5 см; О 6 3=1,5 см.
На биссектрисе угла, проведенной из точки Рп 1 ,
откладывается отрезок Рп1 8, равный 4,8 см. На биссектрисе угла, проведенной из
точки Рл , откладывается отрезок Рл4, равный 8 см.
На горизонтали, проведенной из точки М вправо и влево,
фиксируются отрезки ММ 1 и ММ2, равные половине ширины рукава внизу — 17 см. Отрезки ММ2 и MM1
делятся пополам, ставятся точки М4 и М3.
MM3=MM3=8,5 см.
Линия низа оформляется плавной линией M3M5=M4M6=0,7 см.
От точки P1 влево, а от точки Р 2 вправо откладываются
отрезки, равные 2,5 см.
P1Р11=Р2Р21-2,5
см.
Точки Р11, М 1 и Р21, М2 соединяются прямыми линиями, на
которых соответственно откладываются отрезки, равные 12 см.
P11P12=P21Р22=12. см.
Линия оката рукава проводится через точки Р 2 , Р3/1, 3,
О2, 2, I1, P1. Боковые срезы рукава проводятся через точки Р 2 Р22, М2 и Р1
Р12, М плавными линиями.

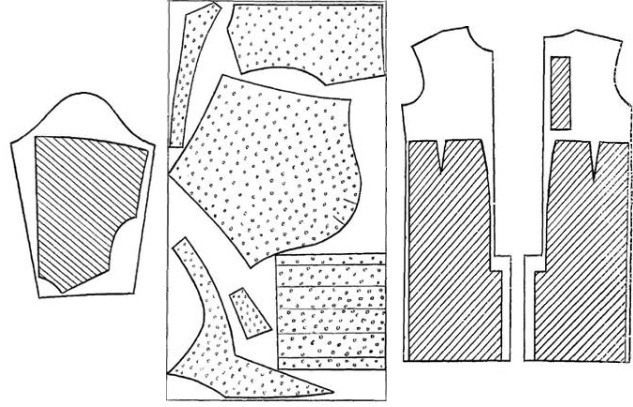

Лекало рукава по прямой О2М разрезается и разводится на 10 см по окату рукава — на
глубину встречной складки (пунктирные линии).
